Potence murale avec console

En fonction de vos besoins, nous vous proposons plusieurs types de potences murales.

Ainsi vous pouvez retrouver une potence de manutention disponible en différentes versions : profil C, profil T, profil H. Selon les versions, ce type d’installations peut soulever une charge allant jusqu’à 2 tonnes.

AMIO Levage vous propose également des potences murales avec bras articulé, bras motorisé ou bras triangulé, conçues pour faciliter vos opérations de levage tout en offrant un meilleur confort d’utilisation à vos opérateurs.

Ces potences sont destinées à la manutention de charges dans une zone de travail définie. Avant toute installation, une étude préliminaire du support est indispensable afin de garantir la tenue mécanique de la structure.

Caractéristiques générales

CMU de 63 Kg à 2 T
Portée de 2 à 8 m
Jusqu'à 270° en version triangulée
Jusqu'à 250° en version inversée
Jusqu'à 360° en version articulée
Hauteur non définie, selon le client

Entreprise familiale et fabrication française

Innovation et fiabilité certifiée

Support technique réactif et local

Télécharger notre catalogue
Potence

Télécharger

Description du produit

La potence de levage murale à rotation manuelle série GBP

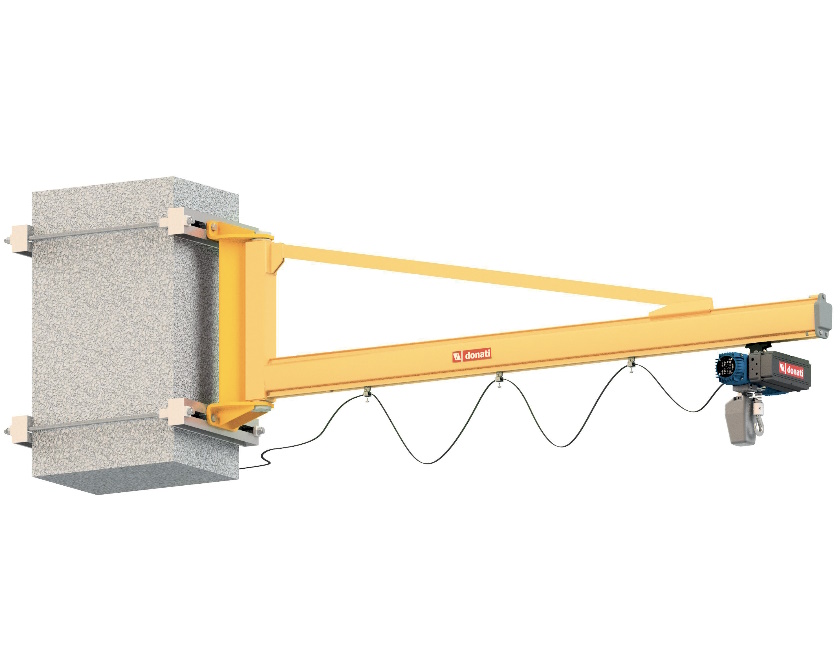

Version Profil C

Ce profil est adapté pour des capacités de charges de 63 à 1000 kg et une portée de 2 à 7 m.
Le bras, fabriqué à partir d’un profil creux renforcé par une tôle pliée, intègre un chariot porte palan coulissant à l’intérieur

Il est soutenu par un ou deux tirants, selon la longueur du bras et la capacité de charge de la potence. Ce ou ces tirants partent du montant tubulaire de l’axe de rotation jusqu’au sommet du bras, assurant sa stabilité.
Pour assurer le mouvement de translation, le chariot spécial « Canal » permet de déplacer la charge par poussée manuelle.

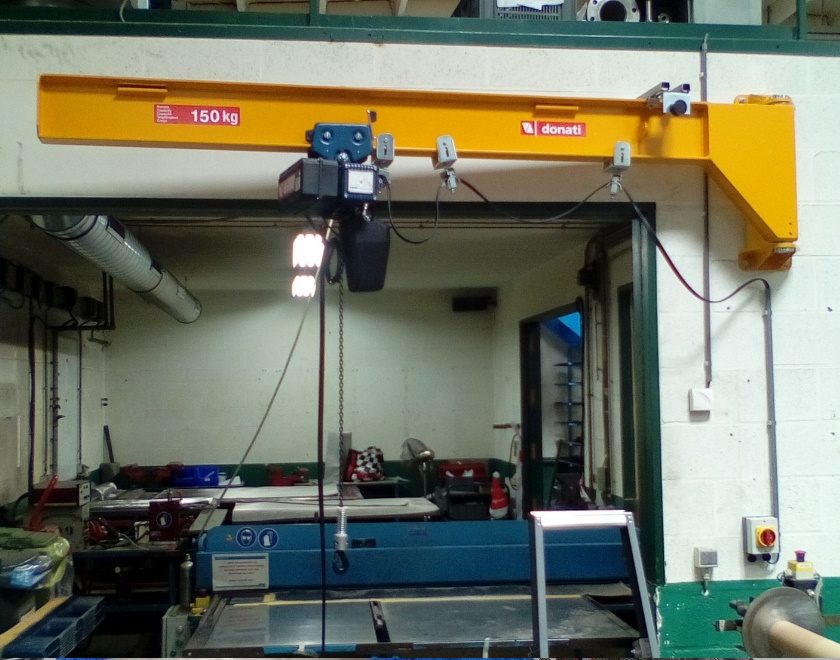

Version Profil T

Adaptée pour des capacités de charges de 63 à 2000 kg, des bras de 2 à 5 m.
Le bras est constitué d’un profil standard, sur lequel un chariot porte-palan se déplace sur les ailes inférieures.
La poutre est en porte-à-faux (inversée), sans tirant de soutien, renforcée par des éléments tubulaires à la base du système de rotation.
La translation sur ce type de potence de levage, peut être réalisée à l’aide d’un chariot à poussée manuelle, électrique ou mécanique à chaîne.

Version Profil H

Conçue pour des charges de 125 à 2000 kg, avec des bras allant de 4 à 8 m.
Le bras est en profil H normalisé, avec un chariot porte-palan circulant sur les ailes inférieures.
Un ou deux tirants assurent le maintien du bras, reliés au montant tubulaire de rotation.
La translation peut être réalisée à l’aide d’un chariot à poussée manuelle, électrique ou mécanique à chaîne.

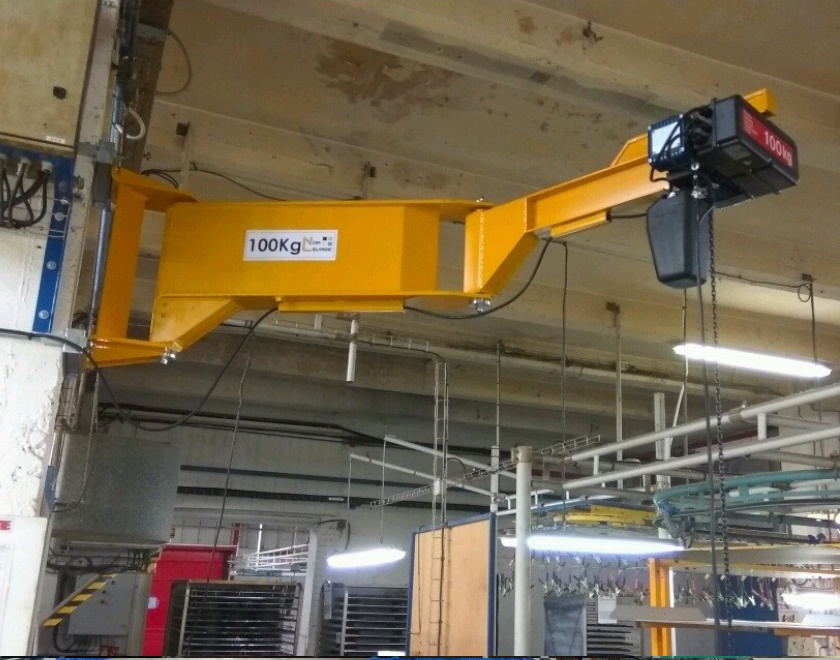

La potence de levage murale avec bras articulés et rotation manuelle série MBB

La potence avec bras articulé, version murale et rotation manuelle est conçue pour la manutention de charges dans des ateliers, usines, magasins, où la présence d’obstacles fixes empêcherait la rotation libre et nécessiterait de contourner l’obstacle.
Pour cela, elle est équipée d’un bras composé de deux parties « bras et avant-bras » et articulé à l’aide d’un axe faisant charnière, Cette conception permet d’éviter les obstacles pendant le mouvement de rotation.

Le bras de la potence situé le plus près de la fixation placée sur la colonne est réalisé en standard avec une poutre caisson mécano-soudée et l’avant-bras peut être réalisé soit en fer profilé ou en profilé tubulaire.
Les deux bras peuvent-être de longueurs différentes ou équivalentes, leur mobilité due à l’effet « pantographe » permet à cet appareil de levage d’atteindre n’importe quel point de la surface circulaire desservie, ce qui augmente la surface desservie à l’arrière de la colonne ou du fût, si celle-ci est installée sur une zone dégagée.

Sur ce type de potence de levage, il n’y a pas de chariot de direction sur le palan électrique, ce dernier est directement accroché à l’extrémité de l’avant-bras et son déplacement dans la zone de manutention se fait à l’aide de la rotation des deux bras.

Capacité de levage de 125 à 500 kg, avec des bras de 2 à 7 m.

Qu’est-ce qu’une potence de levage murale ?

Une potence de manutention est un matériel de levage qui permet de déplacer des charges dans une zone spécifique. Cette zone circulaire est délimitée par la longueur du bras de la potence. Avec une potence pour charge lourde, vous pouvez lever une charge allant jusqu’à 2 T, selon le modèle installé dans votre atelier ou bâtiment. La potence murale à palan est donc une potence qui est fixée sur le mur de votre atelier. Il est donc indispensable de faire une étude en amont sur le support qui va accueillir cette potence afin d’être sûr que le matériel sera installé en toute sécurité. Il existe en réalité plusieurs modèles de potences murales, et c’est ce dont nous allons maintenant parler.

Les différentes sortes de potences de levage murales

En réalité, il n’y a pas qu’une seule sorte de potences murales, mais trois. On trouve la potence de levage murale à rotation manuelle, la potence de levage murale avec bras articulé et rotation manuelle, et enfin, la potence de levage murale avec bras motorisé. Voyons donc de plus près ces différentes potences de manutention.

La potence murale à rotation manuelle

Cette potence permet de lever des charges pouvant aller jusqu’à 1 T (profil C) ou bien jusqu’à 2 T (profil T et H). Pour la version profil C, le bras peut aller de 2 à 7 m de long, pour la version profil T, de 2 à 5 m, et pour la version profil H, de 4 à 8 m. Comme vous l’avez compris, le déplacement de la charge se fait manuellement.

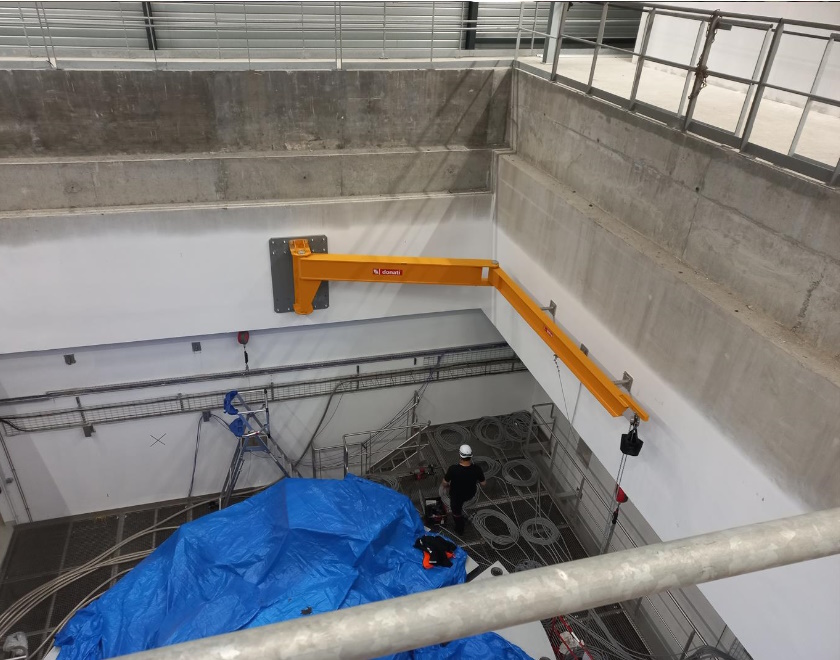

La potence murale avec bras articulé et rotation manuelle

Cette potence est prévue pour un atelier où il y a de nombreux objets qu’il faut contourner. Pour cela, elle est équipée d’un bras en deux parties, le bras et l’avant-bras qui est articulé à l’aide d’un axe. Avec cette potence, on peut soulever une charge allant jusqu’à 500 kg avec un bras pouvant mesurer jusqu’à 7 m.

La potence murale avec bras motorisé

Cette potence est utilisée en général pour des charges imposantes et volumineuses. Elle peut supporter une charge allant jusqu’à 2 T avec un bras pouvant mesurer jusqu’à 8 m. Pour aider le technicien à déplacer la charge, le bras est motorisé.

La potence de levage murale avec bras motorisé série MBE

Capacité de levage de 250 à 2000 kg, avec des bras de 2 à 8 m. Ce type de potence est utilisé pour la manutention de charges volumineuses et où il est difficile pour l’opérateur de s’approcher. Adaptée lorsque la fréquence d’utilisation est importante et la charge à déplacer est relativement lourde.

Version profil T :
500 à 2000 kg de capacité de charge
bras de 3 à 6 m réalisée en profil normalisé. La poutre est autoporteuse en porte à faux (inversé).
Cette version de potence de levage permet l’utilisation optimale de l’espace disponible en hauteur, du fait de l’absence des tirants, ce qui permet d’exploiter au maximum la course du crochet.

La translation sur ce type de potence de levage murale, peut être réalisée à l’aide de chariots par poussée manuelle, électrique ou mécanique à chaîne.

Version Profil H :
250 à 2000 kg de capacité de charge
bras de 4 à 8 m réalisé en profil normalisé. Un ou deux tirants soutiennent le profil de la potence de levage et ils sont reliés au montant tubulaire de rotation.
La translation, sur ce type de potence de levage murale, peut être réalisée à l’aide de chariots par poussée manuelle, électrique ou mécanique à chaîne.
